| Miejsce pochodzenia: | Jiangsu, Chiny (kontynent) |
| Nazwa handlowa: | XLY |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | negotiation |
| Szczegóły pakowania: | Opakowanie standardowe funkcje eksportu |
| Czas dostawy: | 90 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T |
| Możliwość Supply: | 10 zestawów |
| Nazwa handlowa:: | XLY | Szybkość przetwarzania:: | 100-240 m / min |
|---|---|---|---|
| Nazwa:: | Linia wytrawiania kwasu | Rozmiar:: | OEM |
| Kolor:: | konfigurowalny | Sposób użycia:: | wytrawianie kwasem |
| High Light: | ciągła linia do wytrawiania,wytrawianie kwasem fluorowodorowym kwasu azotowego |
||

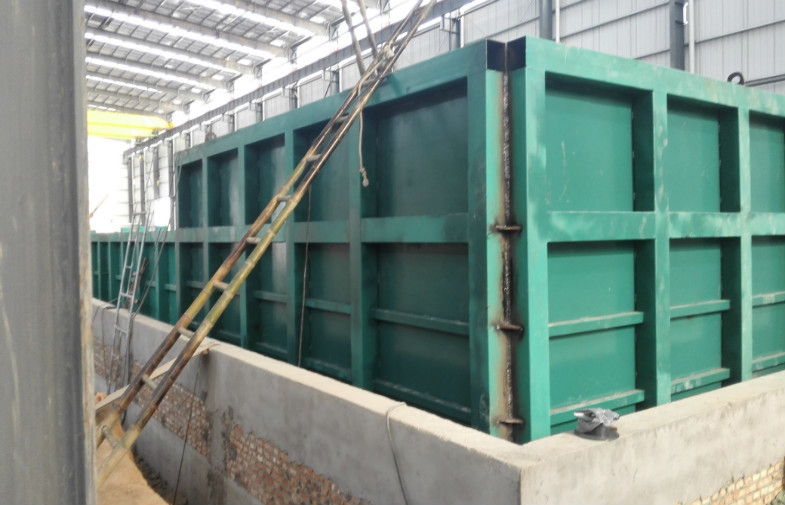

Continuous Acid Pickling Line XLY konfigurowalna linia do wytrawiania stali o wysokiej precyzji
Ciągła linia wytrawiania
W przypadku ciągłej linii do trawienia kwasem, głowa i ogon dwóch różnych cewek są spawane razem; wejście lub wyjście z sekcji obróbki jest wyposażone w chwytacz, aby zagwarantować ciągłą pracę. Zasadniczo przyjęta zostanie roczna wydajność przekraczająca 700 000 ton, ciągła linia pobierania.
Kwasowa linia pobierania jest jedną z ważnych procedur w produkcji taśm stalowych do walcowania na zimno, celem trawienia kwasem jest usunięcie tlenku żelaza istniejącego na powierzchni taśmy stalowej, wyregulowanie ciężaru każdej cewki, oderwanie od spierzchniętej krawędzi i uzyskanie kwalifikowanego surowca dla następnego nadchodzącego procesu walcowania na zimno. Zgodnie z technologią trawienie kwasem można podzielić na tryby push-pull i ciągłe.
Przebieg procesu
Główne urządzenia w procesie przepływu w następujący sposób:
Ręczne ładowanie → siodło wejściowe → wózek ładowania cewki I # & II # → rozwijacz I # & II # → demontaż zgarniacza I # & II # → prostownica 5-walcowa I # & II # → kombajn poprzeczny I # i II # → rolka prowadząca pionowa → spawarka → kombajn → pin maszyna do zaciskania entry obcinarka → scale scale tension tension tension tension tension tension tension vertical vertical vertical vertical edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge edge → nawijak (EPC) → wózek rozładowczy cewki → siodło wyjściowe → ręczny rozładunek
Przepływ procesowy ciągłej linii wytrawiania
Załadunek ręczny → Wózek do załadunku cewek → Wodzik nr 1 → Skrobak nr 1 → Skrobak nr 2 → Skrobak nr 2 No.2 → Skrobaczka do prostownic nr 5 z pięcioma rolkami → Nitownica do prostowania z pięcioma rolkami → Deflektor rolka → Ścinanie dwuwarstwowe → Konwergencja rolka dociskowa → Spawarka → Nr 1 rolka uzdę → Nr 1 pętla pozioma → Nr.1 CPC → Nr 2 rolka uzda → Odkamieniacz → Nr.3 rolka uzdę → Nr 2 podwójna rolka CPC → wytrawianie → płukanie wodą → suszenie → pętla → nr 4 rolka uzdatniająca → agregat ściskania CPC → zwijanie złomu → rolka napinająca trzy rolki → ścinanie wyjściowe → maszyna do smarowania → wyjmowanie wałka dociskowego → rolka napinająca → cewka rozładowcza samochodu → odbiór koi stół
System ten pozwala na ręczne sterowanie interfejsem w efekcie pikowania, który nie jest kwalifikowany podczas sztucznej interwencji, oraz rejestrowanie danych w czasie rzeczywistym, tworzenie dużych danych, przyszłość poprzez analizę dużych danych, w zależności od stężenia kwasu i temperatury, parametrów kształtu, automatycznego tworzenia rozsądny proces trawienia.
1. ścieżka jest dzielona z zamkniętą pojedynczą wiązką, z odległością około 32 metrów.
2. uchwyt do konfiguracji 2 zestawy, pojedynczy zestaw ręcznego obciążenia 10T, prędkość biegu 10-20 m / min;
3. podpierająca dłoń jest wyposażona w sterownik pojazdu, przetwornica częstotliwości, moduł komunikacji bezprzewodowej, czytnik kodów, lokalizator śladów, system rozpoznawania RFID i tym podobne do sterowania oryginalnym urządzeniem, a poziom ochrony elektrycznej skrzynki sterowniczej to IP65.
4. system wykorzystuje przesuwną linię styku, zasilanie kolektora zasilacza samochodowego; wszystkie jednostki i główny system kontroli przejmują kontrolę przemysłową między bezprzewodową siecią Ethernet, wdrażaniem sterownika PLC pojazdu i podstawową wymianą danych PLC.
