Miejsce pochodzenia: | Jiangsu, Chiny (kontynent) |
Nazwa handlowa: | XLY |
Orzecznictwo: | CE |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | negotiation |
Szczegóły pakowania: | Opakowanie standardowe funkcje eksportu |
Czas dostawy: | 90 dni |
Zasady płatności: | L/C, D/A, D/P, T/T |
Możliwość Supply: | 10 zestawów |
Rozmiar:: | OEM | Nazwa handlowa:: | XLY |
---|---|---|---|
Marynowanie:: | Bez oparów | Stosowanie:: | trawienie kwasem |
Miejsce pochodzenia:: | Jiangsu, Chiny (kontynent) | NAZWA:: | Linia do trawienia kwasem |
High Light: | wytrawianie kwasem fluorowodorowym,wytrawianie |
8-XLY Bezdymowa linia wytrawiania kwasem pick0,5 mm-Φ 12,5 mm wytrawianie kwasu o wysokiej wydajności
Linia do produkcji wytrawiania kwasem
1) Podnośnik cewki
2) Decoile
3) Prowadnica i urządzenie łopaty
4) Rolka dociskowa i prostownica 3-rolkowa (rama stalowa)
5) Nożyce hydrauliczne
6) Centrowanie platformy spawalniczej
7) Rolka dociskowa i urządzenie do usuwania rdzy
8) Mostek pętli (dostawa przez użytkownika)
9) Rolka prowadząca i dociskająca oraz niwelator

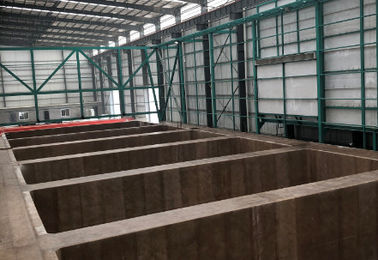

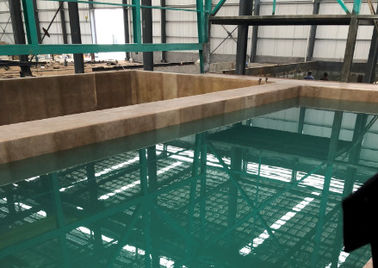

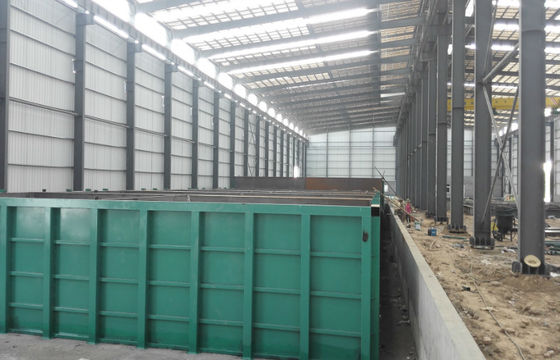

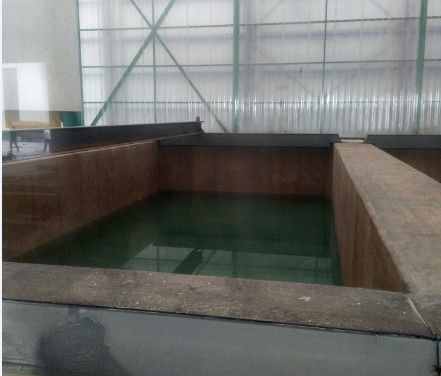

10) Rowek wytrawiania
11) Wyciągnij wałek kwasu
12) Rowek czyszczący (dostawa przez użytkownika)
13) Maszyna szorująca
14) Rowek pasywacyjny
15) Wyciągnij na suchą rolkę (rama stalowa)
16) Nożyce hydrauliczne
17) Pionowe urządzenie centrujące rolki
18) 3-rolkowa maszyna rozprężna i urządzenie rozruchowe
19) Odrzutnik
20) Rozładuj samochód
.
Przepływ procesowy ciągłej linii wytrawiania
Ładowanie ręczne → Samochód załadunku cewki → Szpula z wypłatą nr 1 → Skrobaczka z wypłatą nr 1 → Szpula z wypłatą nr 2 → Skrobaczka z wypłatą nr 2 → Niwelator prostujący pięciorolkowy → Niwelator prostujący pięciorolkowy nr 1 → Deflektor rolka → Nożyce dwuwarstwowe → Rolka dociskowa zbieżna → Zgrzewarka → Rolka uzdy nr 1 → Pętla pozioma nr 1 → Nr CPC → Rolka uzdy nr 2 → odkamieniacz → Rolka uzdy nr 2 → Rolka podwójna nr 2 CPC → Wytrawianie → Mycie wodą → Suszenie → Pętla → Rolka uzdy nr 4 → Ściskanie jednostki CPC → Zwijanie złomu → Rolka napinająca trzy rolki → Wyjdź z nożyc → Olejarka → Wyjdź z walcującej rolki dociskowej → Rolka napinająca → Samochód rozładowujący cewkę → Odbieranie Coi stół
Linia wytrawiania
Oferujemy linie do wytrawiania Push-Pull, półciągłe i ciągłe.
Linie Push-Pull przetwarzają jedną cewkę na raz, eliminując w ten sposób potrzebę łączenia pasków. Pozwala to na ogromną elastyczność działania i zapewnia łatwość obsługi i konserwacji. Ponieważ nie ma potrzeby stosowania akumulatorów w takich liniach, linie te mają bardzo niski koszt inwestycji i są bardzo opłacalne w przypadku średniej wielkości produkcji.
Dodatkowe funkcje:
Dodatkowe funkcje, takie jak przycinanie krawędzi, nakładanie skóry, powlekanie, przycinanie na długość itp. Mogą być włączone zgodnie z wymaganiami klienta.
System ten pozwala na manualny interfejs sterowania efektem wytrawiania nieuwarunkowanym przy sztucznej interwencji oraz rejestrację danych w czasie rzeczywistym, tworzenie dużych danych, przyszłość poprzez analizę dużych danych, w zależności od stężenia kwasu i temperatury, parametrów kształtu, automatycznego tworzenia rozsądny proces wytrawiania.
1. tor jest wspólny z zamkniętą pojedynczą belką, w odległości około 32 metrów.
2. uchwyt konfiguracji 2 zestawy, pojedynczy zestaw obciążenia ręcznego 10 T, prędkość robocza 10-20 m / min;
3. ręka wspierająca jest wyposażona w sterownik PLC pojazdu, przetwornicę częstotliwości, moduł komunikacji bezprzewodowej, czytnik kodów, lokalizator śladów, system rozpoznawania RFID i tak dalej do sterowania oryginalnym urządzeniem, a poziom ochrony elektrycznej skrzynki sterującej wynosi IP65.
4. system wykorzystuje przesuwną linię jezdną, zasilanie kolektora zasilacza samochodowego; wszystkie jednostki i główny system sterowania przejmują kontrolę przemysłową między bezprzewodowym Ethernetem, implementacją PLC pojazdu i naziemnej wymiany danych PLC.
W ciągu 30 dni od podpisania kontaktu zaoferujemy podstawowy układ i schemat instalacji elektrycznej linii produkcyjnej.
Dostarczymy wszystkie informacje podczas dostawy, w tym rysunek elektryczny linii, oryginalną instrukcję wyposażenia i tabelę przyrządów, certyfikaty zgodności sprzętu, listę części zamiennych, procedury konserwacji sprzętu, rysunek i dostawców szybkich naklejek.
Wyślemy inżyniera i technika wysokiego szczebla podczas instalacji linii produkcyjnej.
Przez miesiąc będziemy testować całą linię i szkolić operatora.
W razie potrzeby wyślemy inżynierów do obsługi maszyn za granicą.
