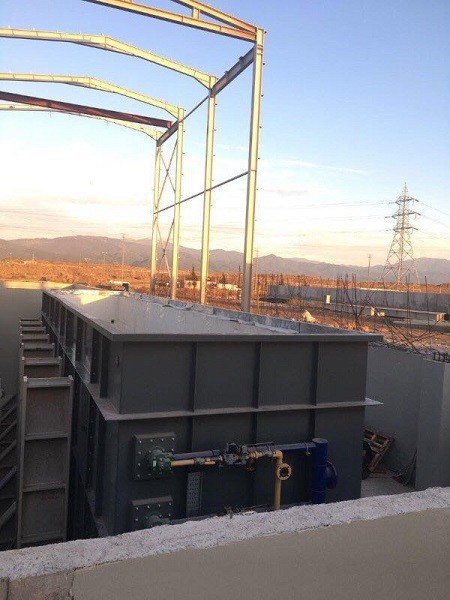

Linia produkcyjna do cynkowania drutu wentylatora wyciągowego Linia do wytrawiania Wstępna obróbka Płuczka do kwaśnego gazu
Ciągła linia do wytrawiania
1. Całkowicie zamknięta obróbka wstępna
2. Całkowicie zamknięte suszenie
3. Całkowicie zamknięte cynkowanie ogniowe
4. Niemal zerowa emisja do atmosfery
5. Ciepło odpadowe jest poddawane recyklingowi i ponownie wykorzystywane
6. Woda poddawana recyklingowi w zakładzie
7. Zużycie energii jest znacznie zmniejszone
8. W pełni automatyczny sprzęt do obsługi
9. Znacząca poprawa bezpieczeństwa pracy
Przebieg procesu
Główne urządzenia w przebiegu procesu w następujący sposób:
Ładowanie ręczne →siodło wejściowe → wózek do załadunku cewekI# &II#→ rozwijakI# &II#→ zgarniacz odwijającyI# &II#→ 5-rolkowa prostownica dociskowaI# &II#→ kombajn poprzecznyI# &II#→ pionowa rolka prowadząca → zgrzewarka → nożyce półksiężycowe → szczypce → pętla wejściowa → łamacz zgorzeliny → napinacz → pionowa rolka prowadząca → rynna trawiąca → rynna myjąca → nadmuch krawędziowy → pionowa rolka prowadząca → suszarka na gorące powietrze → napinacz → pętla wyjściowa → napinacz → kombajn poprzeczny → wyjściowa maszyna do zaciskania → odrzutnik (EPC) → wózek do rozładunku cewek → siodło wyjściowe→ ręczny rozładunek
Przebieg procesu ciągłej linii wytrawiania
Ładowanie ręczne → Wagon ładujący cewkę → Rolka do wypłaty nr 1 → Skrobak do wypłaty nr 1 → Rolka do wypłaty nr 2 → Skrobak do wypłaty nr 2 → Prostownik pięciorolkowy nr 1 → Prostownik pięciorolkowy nr 2 → Deflektor rolka → Ścinanie dwuwarstwowe → Zbieżna rolka dociskowa → Zgrzewarka → Rolka uzdy nr 1 → Pętla pozioma nr 1 → Rolka uzdy nr 1 → Rolka uzdy nr 2 → odkamieniacz → Rolka uzdy nr 3 → Podwójna rolka nr 2 CPC → Wytrawianie → Mycie wodą → Suszenie → Pętla → Rolka uzdy nr 4 → Jednostka CPC szczypania → Zwijanie złomu → Trójrolkowa rolka napinająca → Nożyce wyjściowe → Maszyna do smarowania → Wyjściowa rolka prasująca odchylająca → Rolka napinająca → Wóz rozładowujący cewkę → Odbiór Coi stół
System ten umożliwia ręczny interfejs sterowania w efekcie trawienia bez zastrzeżeń, gdy sztuczna interwencja i rejestracja danych w czasie rzeczywistym, tworzenie dużych danych, przyszłość poprzez analizę dużych danych, zgodnie ze stężeniem kwasu i temperaturą, parametrami kształtu, automatyczne tworzenie rozsądny proces marynowania.
1. tor jest wspólny z zamkniętą pojedynczą belką, o odległości około 32 metrów.
2. uchwyt konfiguracyjny 2 zestawy, pojedynczy zestaw obciążenia ręcznego 10T, prędkość robocza 10-20m/min;
3. Ręka wspierająca jest wyposażona w sterownik PLC pojazdu, przetwornicę częstotliwości, moduł komunikacji bezprzewodowej, czytnik kodów, lokalizator torów, system rozpoznawania RFID itd., Aby kontrolować oryginalne urządzenie, a poziom ochrony elektrycznej skrzynki kontrolnej to IP65.
4. system wykorzystuje przesuwną linię jezdną, zasilanie kolektora zasilacza samochodowego;wszystkie jednostki i główny system sterowania przejmują kontrolę przemysłową między bezprzewodową siecią Ethernet, implementacją PLC pojazdu i naziemną wymianą danych głównych PLC.
