cechy

specyfikacje

Grubość płaszcza pieca: Konstrukcja spawana ze stali zbrojonej o grubości 6 mm

Stosunek pieca: 1,2–1,5 × długość zbiornika

Głębokość cynku: 1500–2200 mm

Typ:: System automatycznego ogrzewania zbiornika cynku

Układ palnika: Układ liniowy montowany z boku

Aplikacja:: żywica, farba, klej, olej silikonowy, biały lateks itp.

Orzecznictwo:: CE, ISO, SGS

Świadczona obsługa posprzedażna:: Inżynierowie dostępni do serwisowania maszyn za granicą

Grubość izolacji: Izolacja z włókna 100–300 mm

Miejsce pochodzenia:: Jinagsu, Chiny (kontynent)

Podkreślić:

Automatyczny jednolity system ogrzewania

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: xly

Orzecznictwo: CE, ISO, SGS

Zapłata

Szczegóły pakowania: Opakowanie standardowe funkcje eksportu

Czas dostawy: 90 dni

Zasady płatności: L/C, D/A, T/T.

Galeria

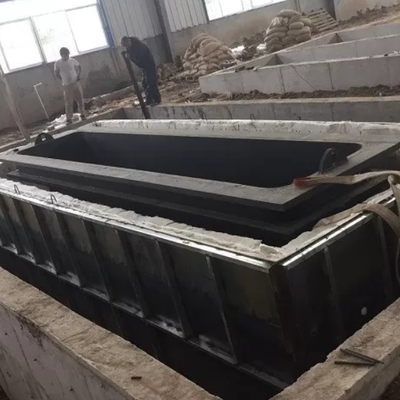

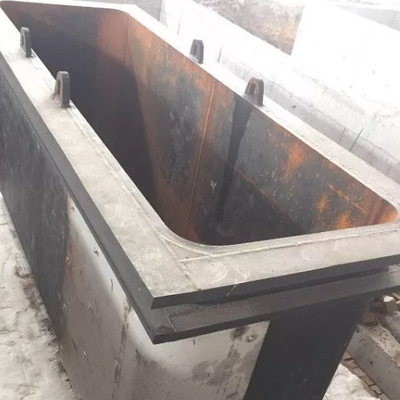

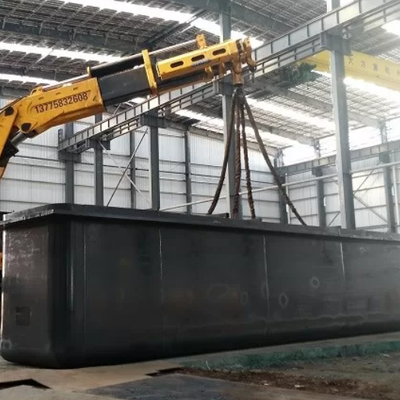

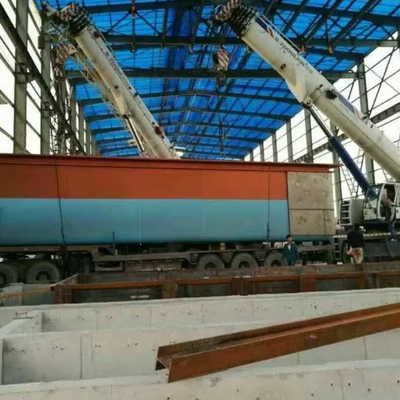

Certyfikowany CE system pieca galwanizacyjnego z dwustronną regulacją cieplną i odzyskiwaniem ciepła dla linii zbiornikowej cynku

opis produktu

CE Automatyczny system pieca galwanizacyjnego z pulsem grzewczym dla linii zbiornikowej cynku

Przegląd produktu

Ten automatyczny system pieca octowego z galwanizacją impulsową CE jest przeznaczony do przemysłowych linii galwanizacji na gorąco wymagających stabilnej regulacji temperatury kąpieli cynkowej, jednolitego rozkładu ciepła,i nieprzerwanej niezawodności produkcji.

System łączy w sobie strukturę kotła cynkowego, piec impulsowego spalania, regulację termiczną w dwóch strefach, odzysk ciepła spalin i sterowanie automatyzacją PLC.Jest odpowiedni dla wielkoskalowych środowisk produkcyjnych ocynkowania o elastycznych wymiarach zbiornika i wysokim zapotrzebowaniu na obciążenie termiczne.

Typowa konfiguracja techniczna obsługuje zbiorniki cynku, takie jak:7000 * 1200 * 2200 mm (L*W*D)i ciała pieca wokół.9000 * 3200 * 1800 mm, w zależności od mocy produkcyjnych i układu linii.

Stabilność termiczna i wyzwania związane z procesem

W konwencjonalnych systemach ogrzewania galwanizacji niestabilność procesu wynika głównie z:

Wydanie	Wpływ techniczny
Bezwładność temperatury	Powolna reakcja → przewyższenie/podwyższenie temperatury kąpieli cynkowej
Nierównomierne ogrzewanie pieców	Lokalne przegrzanie → niespójna jakość powłoki
Brak odzysku ciepła	Wysokie zużycie paliwa i marnotrawstwo energii
Słaba widoczność procesu	Ograniczone monitorowanie warunków pieca w czasie rzeczywistym
Akumulacja naprężenia termicznego	Zmniejszona żywotność konstrukcji kotła cynkowego

Zintegrowane projektowanie inżynieryjne

System został zaprojektowany w oparciu o zamkniętą pętlę termiczną i optymalizację energii:

System ogrzewania impulsowego

Cechy	Funkcja
Silniki i urządzenia sterujące	Dynamiczne regulacje natężenia spalania
pętla sterowania PID	Korekta temperatury w czasie rzeczywistym
Automatyczne przełączanie trybu	Ogrzewanie ∼ stabilizacja w pobliżu docelowej temperatury

Kontrola pieca dwustronnego

Składnik	Funkcja
Komory grzewcze strefy 1 i strefy 2	Niezależna równowaga termiczna
Termopary typu K (podwójny zestaw)	Kontrola + monitorowanie weryfikacji
Czujniki kąpieli cynkowej	Bezpośrednie sprzężenie zwrotne temperatury stopionego cynku

System odzyskiwania ciepła

Pozycja	Wydajność
Wykorzystanie spalin	Przegrzewa wchodzące powietrze spalinowe
Optymalizacja energii	~10% redukcja zużycia paliwa (zależna od procesu)

System automatyki i sterowania

Moduł	Funkcja
System sterowania PLC	Wykonanie logiki procesu centralnego
Interfejs HMI	Monitoring i obsługa w czasie rzeczywistym
Zestawy do kontroli przepływu	Dostosowanie stosunku paliwo-powietrze
System alarmowy	Wykrywanie usterek i blokada bezpieczeństwa

Kluczowe parametry techniczne

Wydajność pieca i ciepła

Parametry	Wartość
Temperatura pracy ciekłego cynku	435-450°C ±2°C
Temperatura dymu pieca	≤ 650°C
Temperatura ścian pieca	≤ 50°C
Zmiany temperatury	± 2°C
Jednorodność ogrzewania	± 2°C
Prędkość ogrzewania	60-200°C/h regulowane

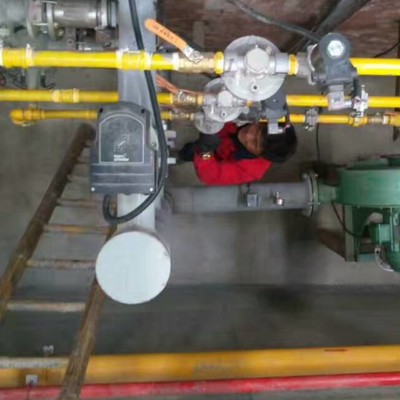

System spalania

Parametry	Wartość
Konfiguracja palnika	2 jednostki
Pojemność palnika	450 kW * 2
Zużycie paliwa	~ 30 kg/h (warunek odniesienia)
Rodzaj paliwa	Gaz ziemny / ropa ciężka (nieobowiązkowa)

Zink zbiornik i skala produkcji

Parametry	Wartość
Pojemność zbiornika cynku	do ~ 280 ton (w zależności od konstrukcji)
Typowy rozmiar zbiornika	700012002200 mm
Roczna zdolność produkcyjna	do 20 000 ton

Struktura pieca i cechy inżynieryjne

Struktura	Opis techniczny
Skórka pieca	Struktura spawana z stalowej płyty zbrojnej 6 mm
System izolacyjny	Moduły włókien ognioodpornych + wypełnienie izolacyjne
Struktura wsparcia	Stalowa ramka do zmniejszenia deformacji garnka
Projektowanie bezpieczeństwa	Wykrycie wycieku cynku + doł zbiorczy
System ciśnienia	Projektowanie obniżenia ciśnienia pieca w celu zapewnienia bezpieczeństwa pracy

Zakres zastosowania

Linie galwanizacji na gorąco konstrukcji stalowej
Wyroby z tworzyw sztucznych (z wyłączeniem tworzyw sztucznych)
Fabryki przemysłu ciężkiego
Obsługa powierzchni sprzętu i elementów mocujących
Systemy ochrony przed korozją infrastruktury
Linie produkcyjne ciągłego galwanizowania na dużą skalę

Zasada działania (logika sterowania w pętli zamkniętej)

Krok	Działanie systemu
1	Termopary zbierają dane o temperaturze pieca + kąpieli cynkowej
2	PLC porównuje dane w czasie rzeczywistym z punktem docelowym
3	Algorytm PID oblicza sygnał korekcyjny
4	Zawór powietrza palnika reguluje natężenie spalania
5	System przełącza między trybami ogrzewania / stabilizacji
6	Temperatura kąpieli cynkowej stopniowo ustabilizuje się w zakresie docelowym

Cel kontroli:Utrzymanie stabilności temperatury kąpieli cynkowej przy jednoczesnym zminimalizowaniu nadmiaru i skutków inercji termicznej.

Przewodnik do wyboru konfiguracji

Czynniki	Logika wyboru
Rozmiar zbiornika	Określa geometrię pieca i rozkład ciepła
Pojemność wyjściowa	Określa moc palnika i skalę systemu
Rodzaj paliwa	Projektowanie systemu gazu ziemnego i ciężkiej ropy naftowej
Poziom automatyzacji	Manualna / półautomatyczna / pełna integracja PLC
Skala produkcji	Jednorazowy system czy wielo-strefowy system ciągły

Częste pytania

P1: Co poprawia stabilność temperatury w tym systemie?

Dwu-strefowa konstrukcja pieca w połączeniu z sterowaniem PID opartym na sterowniku PLC zmniejsza wahania temperatury do ± 2 °C w normalnej pracy.

P2: Czy system ten nadaje się do dużych zbiorników cynku?

Tak, obsługuje zbiorniki dużych rozmiarów, takie jak 7000 * 1200 * 2200 mm lub dostosowane wymiary przemysłowe w zależności od projektu układu.

P3: Czy można dostosować rodzaj paliwa?

System obsługuje konfiguracje spalania gazu ziemnego i ciężkiego oleju z automatyczną kontrolą przepływu.

P4: Jak poprawić efektywność energetyczną?

Gazy spalinowe są ponownie wykorzystywane do podgrzewania powietrza spalania, co zmniejsza zużycie paliwa o około 10% w standardowych warunkach eksploatacji.

P5: Co gwarantuje długoterminowe bezpieczeństwo pieca?

Wzmocnienie konstrukcyjne, system wykrywania wycieków cynku, konstrukcja zmniejszająca ciśnienie i monitorowanie w czasie rzeczywistym przyczyniają się do stabilnej długoterminowej pracy.
