Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | Xinlingyu |
Numer modelu: | Brak |
Minimalne zamówienie: | 1KPL |
---|---|
Cena: | negotiation |
Szczegóły pakowania: | Bez pakowania |
Czas dostawy: | 90 dni |
Zasady płatności: | L/C, D/A, D/P, T/T |
High Light: | usługi cynkowania ogniowego,ciągła linia cynkowania |
---|

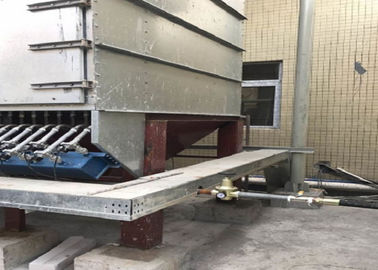

7,0x1,2x2,2m Dostosowany zbiornik cynkowy ISO9001 do linii cynkowania ogniowego
Wymiar zbiornika:
1 Wymagania klienta:
1.1 Wielkość warsztatu: 81*15,9 m;
1.2 Wielkość zbiornika cynkowniczego: 7,0x1,2x2,2 m;
1.3 Zdolność produkcyjna: 20000 ton/rok;
1.4 Typ galwanizacji przedmiotów obrabianych: Różne rodzaje przedmiotów obrabianych;
1.5 Układ linii produkcyjnej: układ pierścieni;
1.6 Ogrzewanie zbiornika galwanicznego: spalanie oleju w piecu;
1.7 System ochrony środowiska: spełniaj wymagania środowiskowe
2. Zasady projektowania:
Oszczędność energii, ochrona środowiska;przywództwo technologiczne;niezawodna jakość, opłacalna
3 kluczowe technologie
3.1 Szybkie ogrzewanie impulsowe, równomierne ogrzewanie, wysoka wydajność cieplna, przedłuża żywotność zbiornika cynkowego.
3.2 System kontroli ogrzewania, cały proces monitorowania danych w czasie rzeczywistym, diagnostyka usterek, alarm.
3.3 Używaj sprzętu do badania stężenia kwasu, który można monitorować w dowolnym momencie do stanu kwasu, w celu dostosowania rytmu produkcji
3.4 Zamknięta zbiórka gazów odlotowych przemysłowych, scentralizowane oczyszczanie, spełniają wymagania norm (brak przelewu).
3.5 Korzystaj z nowego procesu, eliminując potrzebę mycia wodą, redukując koszty inwestycyjne i eksploatacyjne.
3.6 Zastosowanie odpylacza cynkowego, wydajność usuwania pyłu, łatwa konserwacja, mały rozmiar (opcja)
4 Wymagania dotyczące energii elektrycznej, wody i gazu
4.1 Maksymalna moc sprzętu elektrycznego wynosi 230 kW;
4.2 Woda 0,01 metrów sześciennych / tonę, ciśnienie wody zasilającej nie mniejsze niż 0,2 Mpa
4.3 Produkcja wody o pH = 6,5 ~ 8 z wody wodociągowej, rzecznej lub studziennej;
4.4 Sprężone powietrze: ciśnienie powietrza 0,5Mp/cm2, dopływ gazu 3m3/min.
5. Proces i układ warsztatu
5.1 Układ procesu
5.2 Główna linia produkcyjna
Sprzęt składa się głównie ze zbiornika odtłuszczającego, zbiornika kwasu, zbiornika topnika, zbiornika galwanicznego, zbiornika chłodzącego, zbiornika pasywacji, systemu ogrzewania i sterowania zbiornika galwanicznego, dźwigu typu pierścieniowego, systemu zbierania i oczyszczania oparów kwasu, stałego urządzenia do zbierania i obróbki dymu cynkowego (opcja ), Usuń Fe z urządzenia topnikowego, systemu ogrzewania topnika (z wykorzystaniem ciepła odpadowego spalin), systemu chłodzenia wodą itp
Nasze usługi
• Opracuj rozsądny plan inwestycyjny, wybierając racjonalną jednostkę modelu.
• Zapewnij bezpłatny układ wyposażenia, planowanie fabryki.
• Zapewnij bezpłatny fundament i rysunek sprzętu.W razie potrzeby zaoferuj wskazówki techniczne dotyczące sprzętu na miejscu
• Budowa fundamentów.
• Zapewnij instalację i uruchomienie sprzętu, zapewnij normalną pracę linii produkcyjnej.
• Zapewnij profesjonalne szkolenie techniczne, aby pomóc personelowi jak najszybciej zapoznać się ze sprzętem.
5.3 Wprowadzenie do procesu
Opis: cały proces cynkowania galwanicznego składa się z 6 zestawów wciągników elektrycznych z torami pierścieniowymi.
5.3.1 Czarne części są klasyfikowane według kształtu przedmiotu obrabianego przez pracowników.I przejdź do obszaru załadunku.W przypadku dwóch żurawi typu pierścieniowego przedmioty obrabiane zostaną przeniesione do pomieszczenia w pobliżu oparów kwasu przez automatyczne drzwi.
5.3.2 Dwa wciągniki żurawia pierścieniowego stanowią jedną grupę, zasilanie jest połączone z wciągnikiem za pomocą przesuwnego przewodu jezdnego, hak znajduje się w zamkniętym pomieszczeniu, a lina stalowa przechodzi przez szczelinę na górze zamknięty pokój.Wejdź do zamkniętego pomieszczenia przez wciągnik do zbiornika kwasu, uruchom urządzenie do obróbki oparów kwasowych, szybkość obróbki osiągnęła 95%, standardy odprowadzania powietrza po obróbce (100 mg / m3 mniej niż zawartość HCl w powietrzu);Ciecz przez urządzenia do oczyszczania kwasu odpadowego może być ponownie wykorzystana po oczyszczeniu (opcjonalnie).
5.3.3 Obrabiany przedmiot zostanie przeniesiony do zbiornika topnika po zbiorniku kwasu, w procesie cynkowania, topnik w regularnej zawartości kontrolnej, gdy "żelazne" platerowanie jonów żelaza w cieczy osiągnie zadaną wartość, rozpocząć usuwanie żelazo ze sprzętu topnikowego w celu usunięcia jonów żelaza i uniknięcia nadmiernego jonu żelaza zostało pobrane w ciekłym cynku, zmniejszając w ten sposób zużycie cynku po przetworzeniu recyklingu płynnego topnika.
5.3.4 Po procesie topnika przedmiot obrabiany przez zamknięte automatyczne drzwi zamkniętego pomieszczenia kwasowego wchodzi do zbiornika cynkowania, zanurza się w ciekłym cynku, uruchamia system oczyszczania oparów, dużą ilość pyłu w procesie cynkowania przez zasysający dym cynkowy sprzęt do obróbki, po tym, jak zebrane przez odpylacz jest odprowadzane do atmosfery, cząstki stałe w spalinach są mniejsze niż 90 mg / m3, czerń osiąga pierwszą klasę. (Stała osłona dymu cynkowego i system oczyszczania dymu cynkowego są opcjami)
5.3.5 Zakończono cynkowanie ogniowe, otwarte boczne i końcowe drzwiczki osłony dymu cynkowego, pracownicy podają ciekły popiół cynkowy, po czym przedmioty opuszczą zbiornik cynkowania, a następnie zostaną przeniesione do zbiornika zimnej wody, a następnie do zbiornika pasywacyjnego obróbki, przejść do obszaru końcowego produktu, przyciąć i spakować, kończąc w ten sposób cały proces cynkowania ogniowego.
6. Szczegóły linii
6.1 Dźwig typu pierścieniowego: 6 zestawów wciągnika
Wymagania dotyczące podnośnika: ciężar udźwigu: 2T, podnośnik 10 metrów, przeciwwybuchowy i upewnij się, że lina biegnie wzdłuż kierunku chodzenia w samolocie.Dwa wciągniki dla grupy obsługi pilota zdalnego sterowania, każda tykwa każda czynność może być obsługiwana oddzielnie, jej działanie i prędkość podnoszenia muszą być zsynchronizowane.
6.2 Zbiornik,
Zbiornik o konstrukcji stalowej

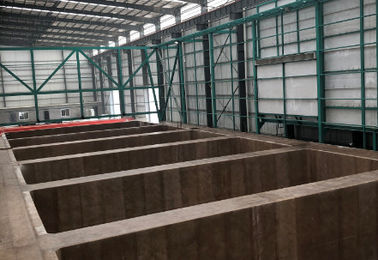

Zbiornik ułożony w dużym wykopie fundamentowym, wykop fundamentowy pod murem żelbetowym, zabezpieczenie antykorozyjne FRP;
Konstrukcja zbiornika: spawana rama stalowa, a następnie spawany zbiornik stalowy do obróbki antykorozyjnej FRP w zbiorniku stalowym, specyficzna praktyka to: ściana ma grubość 10 mm blacha stalowa o grubości 25 mm obróbka FRP, cały zewnętrzny basen stalowy o grubości 4 mm FRP do anty -obróbka korozyjna.
6.3 System ogrzewania zbiornika galwanicznego
6.3.1 Zbiornik cynkowniczy:
7000 × 1200 × 2200 mm, grubość: 60 mm, szerokość krawędzi: 350 mm, waga cynku: 110 ton,
waga zbiornika: około 26 ton
6.3.2 System ogrzewania zbiornika cynkowego
6.3.2.1 Parametry techniczne pieca
System składa się z pieca grzewczego, systemu spalania, systemu sterowania i tak dalej.Energia grzewcza dla oleju ciężkiego pieca, automatyczna kontrola przepływu paliwa, lepsza kontrola temperatury w piecu, aby temperatura ciekłego cynku była bardziej jednolita.
6.3.2.1.1 Wymiar:
Zbiornik galwaniczny: 7000 × 1200 × 2200 mm (dł. × szer. × gł.)
Korpus pieca (szorstki): 9000 × 3200 × 1800 mm
6.3.2.1.2 Parametry techniczne
Temperatura pracy cieczy cynkowej (℃) 435-450 ± 2;
Temperatura pieca (spaliny) (℃) ≤650;
Temperatura ściany pieca (℃) ≤50;
Tolerancja wahań temperatury (℃): ± 2
Jednorodność ogrzewania korpusu pieca (℃): ± 2
Liczba palników (jednostka): 2szt.,450KW/szt.,Zużycie: 30kg/godz.
6.3.2.1.3 Inne
Wszystkie lampy przeciwwybuchowe w tunelu oświetleniowym
6.3.2.1.4 Parametry techniczne
Zdolność produkcyjna: 20000 ton / rok
Pojemność cynku w zbiorniku: 282 tony
Temperatura robocza cieczy cynkowej: 435-450 ℃
Temperatura pieca (tunel ogniowy): 580 - 620 ℃
Prędkość wzrostu temperatury przy pełnej mocy: 60 ~ 200 ℃/h, może być regulowana automatycznie zgodnie z krzywą ustawień
Sposób oddymiania: za pomocą wentylatora oddymiającego, zgodnie z ciśnieniem w piecu, prędkością sterowania częstotliwością AC.
6.3.2.2 Główne części pieca
6.3.2.2.1 Konstrukcja stalowa pieca
W tym osłona pieca, ognioodporny moduł bawełniany, koce przeciwpożarowe i inne materiały
6.3.2.2.2 Konstrukcja pieca:
Struktura ściany bocznej pieca: spód korpusu pieca i wewnętrzna wnęka standardowego muru z cegły, z powłoką pieca do spawania o grubości 6 mm w konstrukcji, wnęka między płytą pieca jest wypełniona włóknem szklanym, powłoka pieca jest wykonany ze zbrojenia stalowego.
Konstrukcja paleniska: palnik wysokoobrotowy ustawić na obu końcach jednostronnego ukośnego układu zbiornika cynkowniczego, metoda oddymiania za pomocą dna centralnego oddymiania.
Urządzenie obniżające ciśnienie jest przeznaczone do tunelu wędzarniczego i ściany pieca, co może szybko zmniejszyć ciśnienie w piecu.
Zbiornik cynkowniczy jest podtrzymywany przez misę o konstrukcji stalowej, która kontroluje odkształcenia.
Ustaw urządzenie alarmowe wycieku cynku i studzienkę zbiorczą wycieku cynku.
6.3.2.2.3
System kontroli temperatury
Temperatura pieca jest mierzona przez termoparę, a ustawiona temperatura PLC (lub miernika kontroli temperatury) jest porównywana z działaniem PID miernika kontroli temperatury (lub PLC), a odpowiedni sygnał impulsowy jest wysyłany do sterowania powietrzem zawór każdego palnika.
6.3.2.2.4
Projektowanie tras lotniczych
Dzięki wykorzystaniu spalin do ogrzewania napływającego powietrza, koszty paliwa można obniżyć o 10%.
6.3.2.2.5
Budowa układu automatycznego sterowania piecem cynkowniczym:
Podstawowy system automatyki pieca składa się z dwóch części: automatyki aparatury i automatyki elektrycznej.Składa się z interfejsu człowiek-maszyna (HMI), PLC, przyrządu polowego, regulatora temperatury, zaworu sterującego przepływem i tak dalej.System sterowania podzielony jest na dwa tryby: ręczny i automatyczny.
Piec jest podzielony na 2 strefy, dwie termopary typu K, jedna to termopara kontrolująca temperaturę, druga służy do wykrywania i porównywania tego obszaru;zbiornik do cynkowania ma dwie termopary typu K do wykrywania temperatury cieczy cynkowej.
funkcja sterowania polega na kontrolowaniu temperatury pieca w celu uzyskania odpowiedniej temperatury ciekłego cynku, gdy temperatura ciekłego cynku jest zbliżona do temperatury docelowej, system automatycznie przechodzi w tryb chłodzenia lub ogrzewania (automatyczna korekta zadanej temperatury pieca), temperatura cieczy cynkowej powoli zbliża się do temperatury docelowej, skutecznie zapobiega efektowi bezwładności temperatury.Z drugiej strony, gdy temperatura cieczy cynkowej zacznie spadać, a temperatura spadnie poniżej określonego zakresu temperatur, system automatycznie przełączy się w tryb grzania (temperatura pieca jest automatycznie korygowana) i powtórzy powyższy proces.Całość systemu sterowania uzupełnia kontrola ciśnienia paleniska, kontrola ciśnienia paliwa oraz kontrola ciśnienia powietrza.
6.4 Wykorzystanie ciepła odpadowego:
Zbiornik topnika
Ciepło odpadowe dymu z pieca cynkowniczego jest wprowadzane do wymiennika ciepła odpadowego.Poprzez tytanowy wymiennik ciepła do podgrzewania strumienia, aby automatycznie utrzymać temperaturę strumienia 60~70 ℃.
6.5 Sprzęt do przetwarzania końcowego
Model wieży chłodniczej: DBNL3-125
Rozmiar wieży: średnica: 3130mmx, wysokość: 3540mm, 4kw
Taca z tworzywa sztucznego wzmocnionego włóknem szklanym: φ4000 mm * 800 mm * grubość ścianki 8 mm
6.6, Wyposażenie i urządzenia pomocnicze
6.6.1 Maszyna do żużlu cynkowego (Opcja )
Ilość: 1 sztuka, wysokość: 2,3 m, pojemność: 1 tona
6.6.2 System zasilania i oświetlenia warsztatu
6.6.2.1, system zasilania warsztatu
Zamontuj skrzynkę zasilającą wzdłuż podłużnej strony warsztatu.Zobacz „Schemat systemu oświetlenia i dystrybucji zasilania linii cynkowania”
6.6.2.2, system oświetlenia warsztatowego
W zależności od aktualnej sytuacji na placu budowy w celu określenia całkowitej instalacji, projektowanej mocy około 10KW, podzielonej na trzy linie, pomieszczenie z oparami kwasu wymaga lamp antykorozyjnych i energooszczędnych żarówek, inne dodatkowe oświetlenie pomieszczenia przez lampę sufitową, zbiornik galwaniczny oświetlenie dołu za pomocą lampy żarowej.
6.6.3 system zaopatrzenia w wodę i odwodnienia
Zaopatrzenie w wodę:
Rura główna: φ63 rura PPR,
Rura rozgałęziona: (rura 50 PPR)
pod podłogą , sterowane zaworami.
Drenaż: system oczyszczania ścieków.Po oczyszczeniu do produkcji używana jest pompa neutralna.
6.6.4 belka wisząca, wspornik i wieszak
Zgodnie ze specyfikacją i stanem faktycznym przed produkcją przez użytkownika.
7. Sprzęt ochrony środowiska
7.1 Źródła zanieczyszczeń
Źródło zanieczyszczenia kwasu odpadowego, oparów kwasowych, dymu i pyłu cynkowego, a więc sprzęt ochrony środowiska z systemu oczyszczania kwasu odpadowego, systemu oczyszczania oparów kwasowych, systemu oczyszczania pyłu dymu cynkowego, ten schemat wprowadza oczyszczanie oparów kwasu i dymu cynkowego.
7.2 System regeneracji topnika
Zabieg regeneracyjny on-line
Maksymalna wydajność przetwarzania regeneracji: 4m³/h
PH topnika: 3,0 - 4,5 pH
W płynie Flux jony żelaza: mniej niż 2g/l
Pojemność zbiornika topnika: 50m³, pompa: 1,5 cala, przepływ 400LPM (l / min), 12 ~ 15 godzin dla wszystkich jednego cyklu.
Prasa i maszyna filtrująca: powierzchnia filtra wynosi ≥30m²
Pompa dozująca: pompa perystaltyczna.
Zbiornik reakcyjny: 6-10 m³ plastikowy zbiornik PP
7.3, System oczyszczania oparów kwasowych
7.3.2
Efekt leczenia
Po obróbce przez dwie wieże zbiornikowe PP do mycia oparów kwasowych, kwas w gazie resztkowym jest mniejszy niż 100 mg / m3, a wskaźnik emisji mniejszy niż 0,43 kg / h, może osiągnąć standard rozładowania przez komin o wysokości 20 m.
7.3.3 Parametr projektowy:
Wentylator wyciągowy zasysa opary kwasu do oczyszczania wieży zbiornika myjącego PP przez rurę.Zgodnie z faktyczną zdolnością przetwarzania zakładów przetwórczych, linia przyjmuje 2 zestawy wieży myjącej za pomocą serii połączeń.
Seria wież myjących Opis: pierwsza wieża używa sprayu wodnego, może być myta w 80% oparami kwasu i uzyskać rozcieńczony kwas solny, używany do czyszczenia stojaka procesowego, rozcieńczony kwas solny i cynk na stojaku procesowym wygenerują chlorek cynku, może być używany do płynnego topnika;druga wieża zbiornikowa z natryskiem neutralizującym cieczą alkaliczną, pozostałe wytrawianie w standardzie opróżniania.Takie podejście może znacznie obniżyć koszty operacyjne.
7.4.4 Obróbka dymem cynkowym
Obrabiany przedmiot do zbiornika cynkowego po otwartym wentylatorze, doprowadzić do systemu oczyszczania spalin przez komin;osłona oddymiająca do produkcji konstrukcji stalowej, zapewniająca odbiór większości dymu cynkowego dochodzącego podczas procesu zanurzania detali oraz rurociągiem do odpylacza workowego płaskiego, norma emisji spalin.
7.4.2 Sprzęt do usuwania kurzu
7.4.2.1 Osłona dymna
Zgodnie z praktycznymi doświadczeniami w projektowaniu i budowie linii produkcyjnej w kraju i za granicą przyjęto zamknięty system odsysania dymu cynkowego.Osłona dymna po obu stronach okna obserwacyjnego umieszczona w dolnej części podnośnika, wygodna obsługa procesu poszycia, wysokość okna obserwacyjnego około 1,2 metra;górny koniec zamkniętej pokrywy montaż kanału pochłaniającego dym.Wentylator z wymuszonym ciągiem utrzymuje podciśnienie wewnątrz pokrywy, gdy obrabiany przedmiot trafia do zbiornika cynkowego, zamkniętego na obu końcach drzwi elektrycznych, nie może wydostać się dym, który doprowadził do systemu oczyszczania spalin przez przewód kominowy;pokrywa wykonana z korpusu ze stali nierdzewnej i stalowej ramy, zapewnia obrabiany przedmiot w procesie zanurzania cynku, większość dymu cynkowego jest zbierana i poprzez rurociąg do urządzenia do obróbki natryskowej.Poziom zbierania jest wyższy niż 95%, a spaliny spełniają normę.
